Moniteur de niveaux des réservoirs

par MarioB 2016-02-13, 13:54

Bonjour

J'ai trouvé ceci en me promenant sur l'Internet. C'est un dispositif de mesure de niveaux des réservoirs mais sans contact. Pas de trous à faire dans les réservoirs. Contrairement aux autres systèmes qui ne font généralement que fournir des indications vide 1/3, 2/3 et plein et il offre une mesure continuelle de 0-100% de la capacité des réservoirs. Il peut facilement être ajouté sur des réservoirs déjà en place. Il peut même, selon les options, mesurer le niveau de charge de la batterie et le niveau de la bonbonne de propane. En plus c'est un produit canadien. Voici le lien et deux vidéos présentant le système.

https://www.garnetinstruments.com/rv-shop/products/

Pour les roulottes installées pour la saison ils ont même un système automatisé de vidange des réservoirs. On arrête pas le progrès. Very Happy

Bonne journée

par JonathanR 2016-02-13, 14:36

@MarioB

J'adore ce type de gadget Smile

J'y suit aller plus simple pour mon eau fraîche Smile

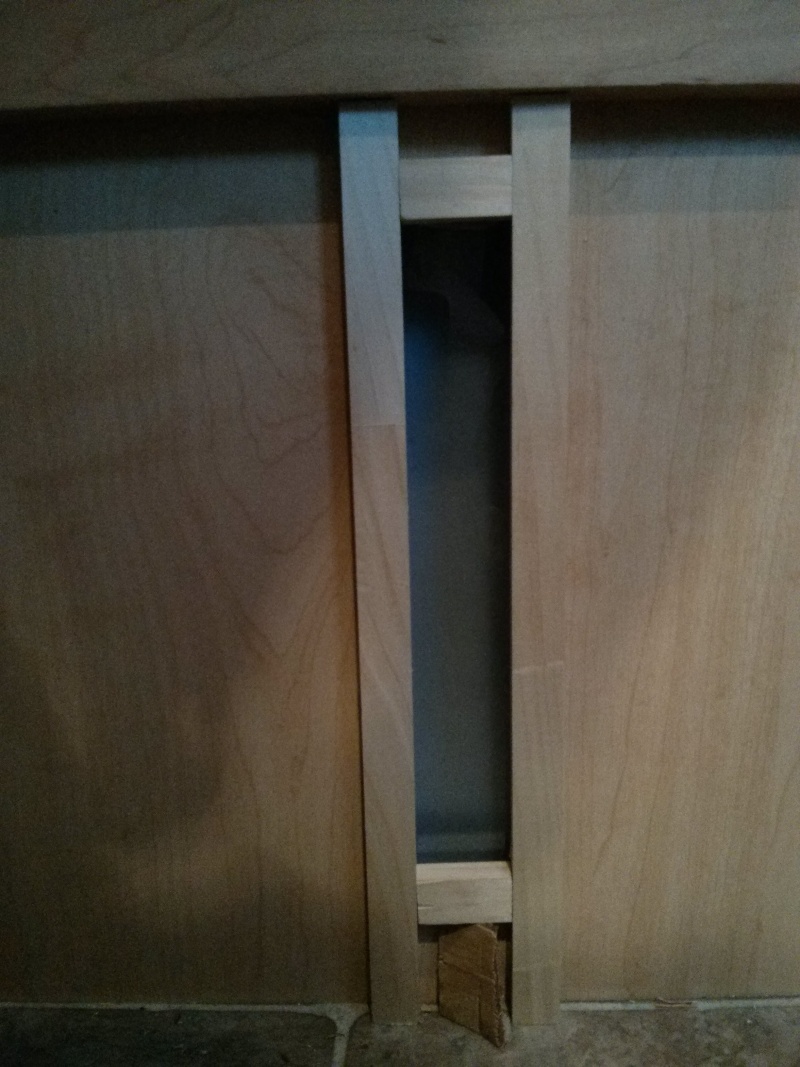

un simple "hublot" Cool

Moniteur de niveaux des réservoirs Img_2016

Moniteur de niveaux des réservoirs Img_2017

par MarioB 2016-02-13, 16:28

@JonathanR

Le hublot est une très bonne idée lorsque le réservoir est physiquement accessible.

par JonathanR 2016-02-13, 16:30

MarioB a écrit:@JonathanR

Le hublot est une très bonne idée lorsque le réservoir est physiquement accessible.

Exact

et dans mon cas oui ! J'ai installé une DEL sur le dessus du réservoire et une fois allumé on voit très bien le niveau Smile

par JLucV 2016-02-14, 06:00

Excellente modification. J'aimerais bien pouvoir relier le type de senseur présente plus haut a un iPhone. On pourrait voir le niveau durant le remplissage sans aller a l'intérieur.

Il Existe unniveau cylindrique que l'on installe à l'extérieur mais je serais plutôt craintif de percer le bas du réservoir....

par JLucV 2016-02-14, 06:17

J'ai un projet pour contrôler des ventilateurs pour mon vide sanitaires. J'utilise un micro contrôleur arduino pour prendre la température et l'humidité en temps réel. Il va démarrer des ventilateurs avec des relais.

Jl'aimerais bien m'essayer de coupler ce genre de contrôleur avec un senseur de niveau en ajoutant un "Shield" wi-fi au contrôleur.
https://sites.google.com/site/fabboco/home/arduino-manager-for-iphone-ipad

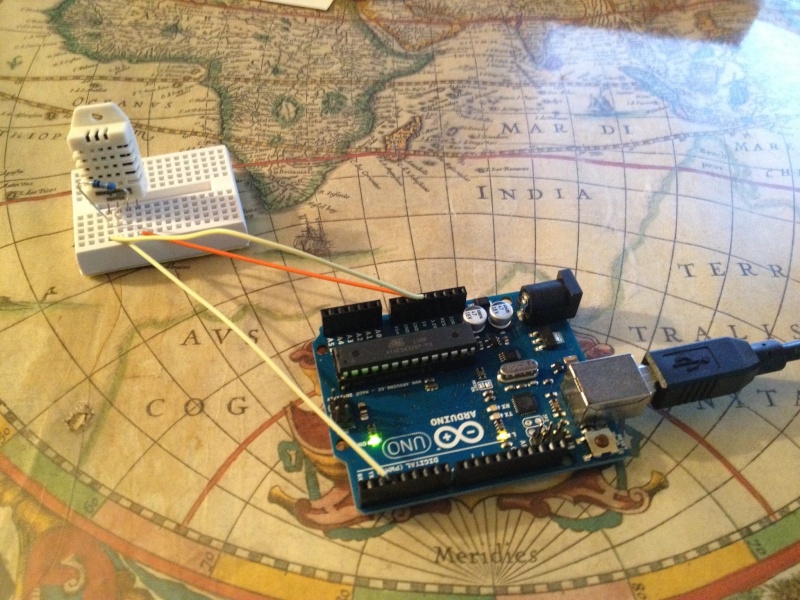

Mon banc de test pour la température et l'humidité:

Moniteur de niveaux des réservoirs Image41

Moniteur de niveaux des réservoirs Image42

par JonathanR 2016-02-14, 07:17

Nice !

par JLucV 2016-02-14, 07:26

Jonathan, est-ce que tu as pris ta photo un peu trop vite?...

Moniteur de niveaux des réservoirs Image43

par JonathanR 2016-02-14, 07:40

@JLucV

ouais la PL était pas encore sèche Smile

par JLucV 2016-02-14, 07:48

Ha!ha! Moi aussi je prend des photos avant même que le projet soit complète. On doit souffrir de la même "maladie"...

J'ai envoyé un message a Garnet pour leur demander si on peut connecter leur senseurs avec un contrôleur Arduino. Si c'est positif, je crois que je vais m'essayer.

par JonathanR 2016-02-14, 08:04

JLucV a écrit:Ha!ha! Moi aussi je prend des photos avant même que le projet soit complète. On doit souffrir de la même "maladie"...

J'ai envoyé un message a Garnet pour leur demander si on peut connecter leur senseurs avec un contrôleur Arduino. Si c'est positif, je crois que je vais m'essayer.

Good ! Tien nous au courant jumeau de "maladie" Smile

par MarioB 2016-02-14, 08:42

JLucV a écrit:Ha!ha! Moi aussi je prend des photos avant même que le projet soit complète. On doit souffrir de la même "maladie"...

J'ai envoyé un message a Garnet pour leur demander si on peut connecter leur senseurs avec un contrôleur Arduino. Si c'est positif, je crois que je vais m'essayer.

Je ne crois pas à voir les specs de moniteurs qu'il y a une transmission de signaux pour un autre appareil. Mais c'est en demandant que les produits évoluent. Ils ajouteront peut-être cette option du WiFi ou Bluetooth à leurs indicateurs. Mais le moment je crois qu'il faut utiliser le Wi-Femme. (Ta femme qui te crie le niveau de mesure de remplissage en temps réel).

par JLucV 2016-02-14, 08:59

Ah!ah! Wi-femme! Très drôle. Note: pas besoin de crier, juste à ouvrir la fenêtre avec la poignée de sortie d'urgence.

1- je sais que le signal est digital. C'est mentionné dans les réponses aux questions sur Amazon.
2- c'est du 12 volts

Faudra diminuer le voltage pour que le contrôleur puisse "digérer" le signal. Ce qui est faisable en ajoutant 2 résistances.

par JonathanR 2016-02-14, 09:32

@MarioB

Wi-Femme lol!

par JLucV 2016-02-15, 19:33

Bon. On m'a répondu et la réponse est plutôt décevante. Les senseurs sont "propriétaires" pour assurer et je cite "la précision et l'exactitude des lectures". Si on veut faire le type de projet envisager, il faut acheter une de leur console qui va nous fournir un signal à 5volts. Prix de la console: 450$...

Faudrait ben que je lâche ma job et que je me parte ma compagnie qui va concurrencer ces ...
Mon premier est un sport invente par les amérindiens. Mon deuxième est une religieuse. Mon tout, vous le savez déjà...

par JonathanR 2016-02-15, 19:47

JLucV a écrit:Bon. On m'a répondu et la réponse est plutôt décevante. Les senseurs sont "propriétaires" pour assurer et je cite "la précision et l'exactitude des lectures". Si on veut faire le type de projet envisager, il faut acheter une de leur console qui va nous fournir un signal à 5volts. Prix de la console: 450$...

Faudrait ben que je lâche ma job et que je me parte ma compagnie qui va concurrencer ces ...
Mon premier est un sport invente par les amérindiens. Mon deuxième est une religieuse. Mon tout, vous le savez déjà...

Ouin !

par MarioB 2016-02-15, 21:55

JonathanR a écrit:
JLucV a écrit:Bon. On m'a répondu et la réponse est plutôt décevante. Les senseurs sont "propriétaires" pour assurer et je cite "la précision et l'exactitude des lectures". Si on veut faire le type de projet envisager, il faut acheter une de leur console qui va nous fournir un signal à 5volts. Prix de la console: 450$...

Faudrait ben que je lâche ma job et que je me parte ma compagnie qui va concurrencer ces ...
Mon premier est un sport invente par les amérindiens. Mon deuxième est une religieuse. Mon tout, vous le savez déjà...

Ouin !

@jlucv
Je te trouve bien sévère pour un appareil qui n'est pas très cher: 225$ pour un système complet. Un système qui semble particulièrement bien conçu et canadien ce qui est assez rare dans ce domaine. C'était à prévoir qu'il n'y aurait pas de signaux électriques disponibles. Les plaquettes sont branchées en parallèle en il y a transmission numérique. Il était impossible de se brancher pour décoder le signal numérique avec un petit Arduino qui n'a pas les entrées appropriées. Même avec les entrées appropriées Can-bus ce n'est pas parce que l'on entend le signal que l'on comprend le message. Garnet n'aurait sûrement pas donné cette information. Par contre si tu veux une indication à distance tu peux acheter un afficheur en supplément au coût de 96$. La transmission vocale du Wi-femme est peut-être plus simple... La connexion est toujours bonne.

par JLucV 2016-02-15, 22:09

C'est bon, c'est bon. Sans être un expert dans le domaine, j'ai très bien compris ce que propriétaire veux dire. Wi-femme en attendant la competiton...

par MarioB 2016-02-16, 12:47

@JLucV

Tu peux y arriver avec ton Arduino mais il faudra construire ta propre plaquette de mesure de niveau à coller sur le réservoir et ton propre circuit de mesure de capacitance. Il existe plein de circuits disponibles pas complexes sur Internet.

par JLucV 2016-02-16, 17:55

Merci du tuyau. Je dois cependant dire que mes connaissance en électroniques sont plutôt rudimentaires. Mes compétences sont beaucoup plus relevées en programmation....

par MarioB 2016-02-19, 17:05

MarioB a écrit:@JLucV

Tu peux y arriver avec ton Arduino mais il faudra construire ta propre plaquette de mesure de niveau à coller sur le réservoir et ton propre circuit de mesure de capacitance. Il existe plein de circuits disponibles pas complexes sur Internet.

@JlucV

Pour ton info j'ai fait un test rapide en employant un bidon de plastique sur lequel j'ai collé deux rubans métalliques parallèles (du papier d'aluminium bien ordinaire) et j'ai mesuré des variations de capacitances suffisantes, entre vide et plein, pour être utilisables par ton Arduino. La beauté de cela est que tu n'as besoin que de une ou deux résistances selon la méthode de mesure employée pour lire le niveau. Very Happy

par JLucV 2016-02-20, 14:37

C'est donc ben l'fun. Un patenteux d'électronique. Est-ce que c'est ton métier ou c'est un passe-temps?
Peux-tu me faire un schéma? Est-ce que tu as pris du 12v? Merci.

par MarioB 2016-02-20, 16:40

@JLucV

Disons que je suis plus dans les contrôles industriels mais il m'est arrivé de développer un senseur pour nos besoins. Je crois que pour ne pas embêter le reste du forum avec des détails il serait préférable de communiquer par messagerie. Lorsque cela fonctionnera tu pourras montrer le résultat. A+

par JonathanR 2016-02-20, 16:46

@MarioB @JLucV

C'est à votre goût mais je suis sûre qu'il y a des intéressés Wink

par JLucV 2016-02-21, 15:42

MarioB a écrit:@JLucV

Disons que je suis plus dans les contrôles industriels mais il m'est arrivé de développer un senseur pour nos besoins. Je crois que pour ne pas embêter le reste du forum avec des détails il serait préférable de communiquer par messagerie. Lorsque cela fonctionnera tu pourras montrer le résultat. A+

Cool. Un mozart de l'instrumentation. J'ai donc trouvé un bon prof pour mes petites expériences.
Mario, je t’envoies un courriel.
Jonathan. Pas de problème. À moins que je fasse patate ou que je n'y vais pas jusqu'au bout, je vais publier la recette.

par JonathanR 2016-02-21, 15:52

JLucV a écrit:
MarioB a écrit:@JLucV

Disons que je suis plus dans les contrôles industriels mais il m'est arrivé de développer un senseur pour nos besoins. Je crois que pour ne pas embêter le reste du forum avec des détails il serait préférable de communiquer par messagerie. Lorsque cela fonctionnera tu pourras montrer le résultat. A+
Cool. Un mozart de l'instrumentation. J'ai donc trouvé un bon prof pour mes petites expériences.
Mario, je t’envoies un courriel.
Jonathan. Pas de problème. À moins que je fasse patate ou que je n'y vais pas jusqu'au bout, je vais publier la recette.

Nice
